Introduktioner

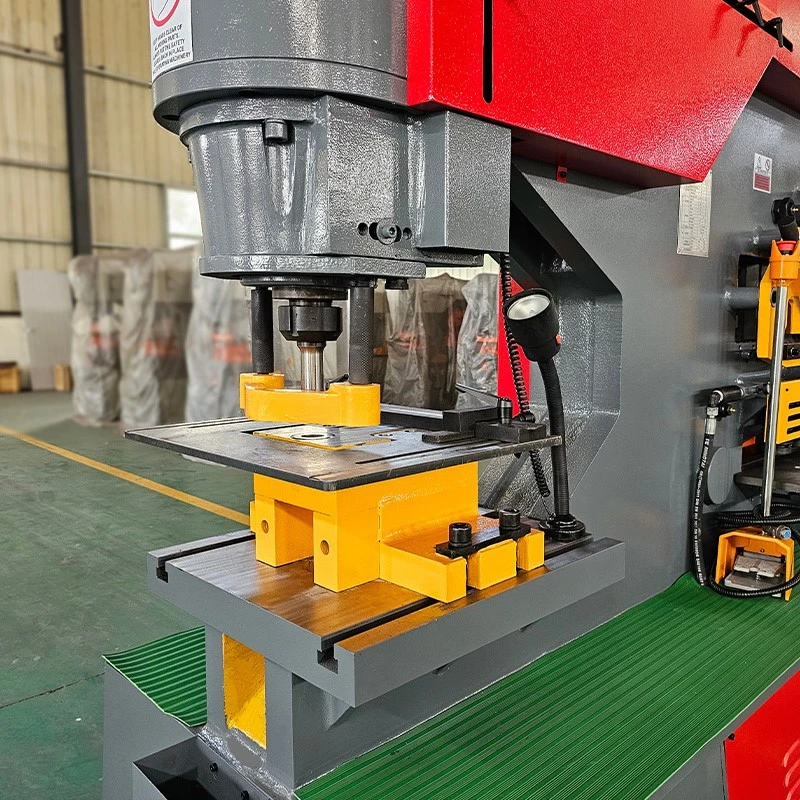

Udstyret med et 1600 kNs hydraulisk stansesystem og en halsdybde på 600 mm, kan CNC -jernarbejder stansere huller op til 50 x 24 mm (diameter x tykkelse). Med et 20 mm slagtilfælde kan det opnå op til 25 cyklusser pr. Minut, hvilket afbalancerer højstyrke stansning med effektive cyklustider. Dens 1170 mm arbejdshøjde opfylder ergonomiske driftskrav.
Q35Y-30 kan prale af enestående tilpasningsevne til en lang række profiler:

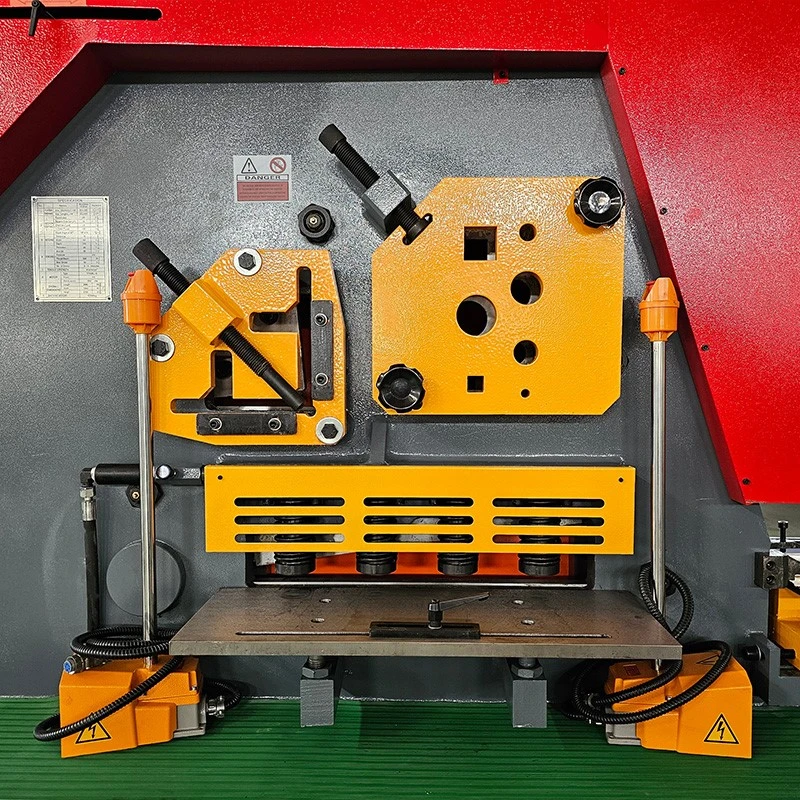

- Det flade pladeskæresystem kan behandle stålplader op til 330 x 30 mm eller 600 x 20 mm i et enkelt snit, udstyret med et 605 mm langt kniv til glatte udskæringer.

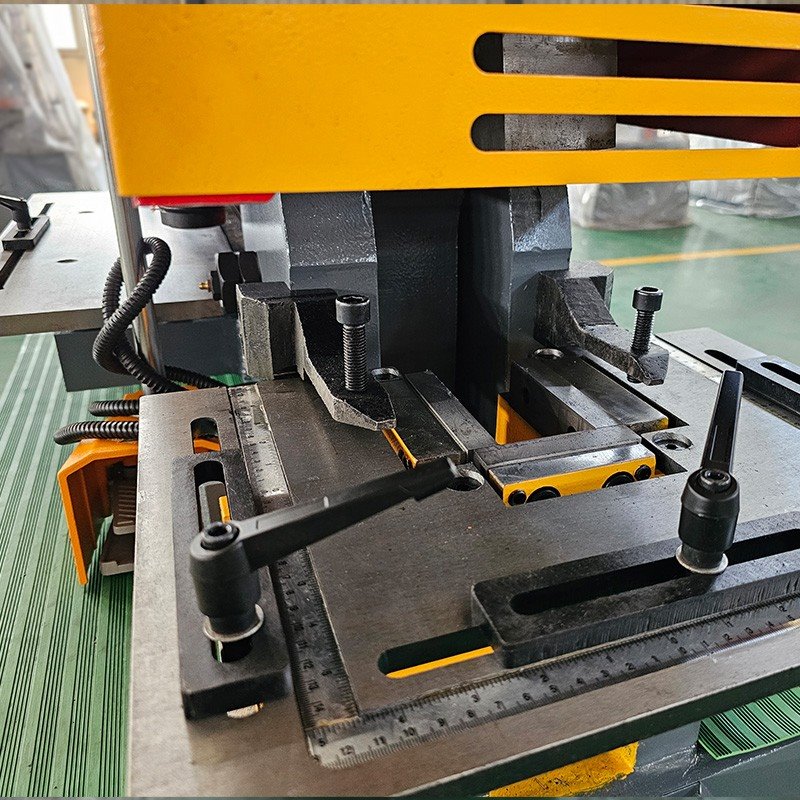

- Vinkelskæresystemet understøtter skæring af høj præcision på 90 graders vinkler op til 180 x 180 x 16 mm og 45 graders vinkler op til 60 x 60 x 6 mm.
- STAR-forskydningssystemet dækker en lang række profiler, herunder rund stål (Ø65 mm), firkantet stål (Ø55 mm), kanalstål (280 x 86 x 11,5 mm) og I-bjælker (280 x 124 x 10,5 mm). 1470 mm arbejdsbordet højde sikrer fleksibel og behagelig drift.
CNC-jernarbejderen understøtter også rektangulær grooving (60 × 100 × 16 mm) og V-grooving (maksimalt 145 × 145 × 13 mm). Valgfrit enkelt-V-bøjningsdies (250 × 20 mm) og multi-V-bøjningsdiser (700 × 5 mm) er tilgængelige til komplekse dannende processer. Det understøtter også grooving af Ø100mm rørled, tilpasning til en række behandlingsbehov.

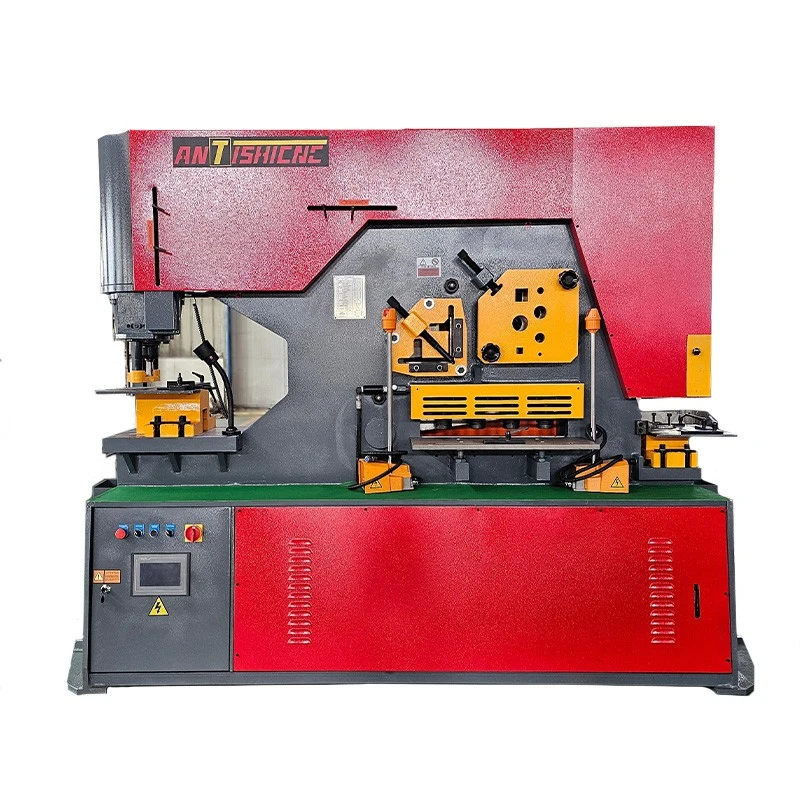

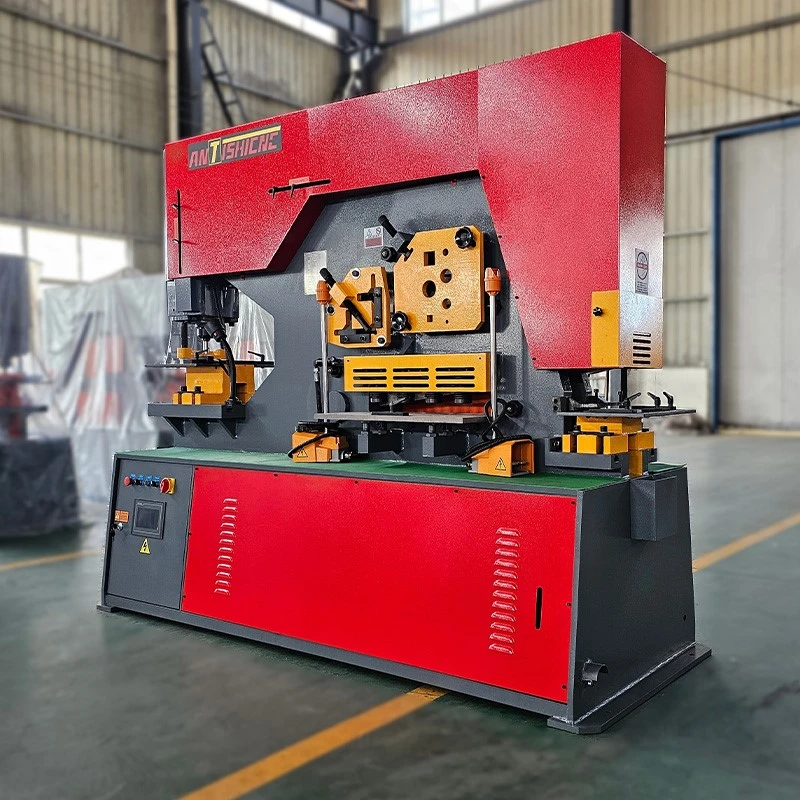

CNC -jernarbejderen måler 2600 × 1000 × 2300mm, har en 11 kW motor og vejer 6300 kg. Dets kompakte design og moderat energiforbrug gør det til en alsidig metalforarbejdningsmaskine, der afbalancerer ydeevne, effektivitet og fleksibilitet.
Populære tags: CNC Ironworker, Kina CNC -jernarbejderproducenter, leverandører, fabrik
Parameter
|
Hydraulisk Ironworker Q35Y -serie |
Q35Y-30 |
|
|
Stansning |
Tryk (KN) |
1600 |
|
Halsdybde (mm) |
600 |
|
|
Maks. Slaglængde |
80 |
|
|
Cykler / min. (20 mm slagtilfælde) |
25 |
|
|
Punchkapacitet (diameter x tykkelse) (mm) |
38 × 30 |
|
|
50 × 24 |
||
|
Arbejdshøjde op for at dø |
1170 |
|
|
Flad klipning |
Flad bar klipning |
330×30 |
|
600×20 |
||
|
Klinglængde |
605 |
|
|
Vinkelflange trim |
180 |
|
|
Arbejdshøjde |
950 |
|
|
Vinkelforskydning |
Vinkelstålplade (90 grader) (mm) |
180 × 180 × 16 |
|
Vinkelstålplade (45 grader) (mm) |
60 × 60 × 6 |
|
|
Arbejdshøjde |
1260 |
|
|
Bar klipning |
Roundsquare Bar Shear (MM) |
65/55 |
|
Kanalstål (MM) |
280 × 86 × 11.5 |
|
|
Jeg stråler stål (mm) |
280 × 124 × 10.5 |
|
|
Arbejdshøjde |
1470 |
|
|
Hak |
Rektangulær notcher (W × D × T) |
60 × 100 × 16 |
|
Vee-notcher (side × side × T) |
105 × 105 × 14.5 |
|
|
Stor V-notcher (side × side × T) |
145 × 145 × 13 |
|
|
Arbejdshøjde |
965 |
|
|
Specielle værktøjer |
Single Vee Press Brake (W × T) |
250 × 20 |
|
Multi Vee Press Brake (W × T) |
700 × 5 |
|
|
Rør hak for led |
⌀100 |
|
|
Andre |
Maskindimension (L × W × H) (MM) |
2600x1000x2300 |
|
Elektrisk strøm (KW) |
11 |
|
|
Nettovægt (kgs) |
6300 |
|
