Indledning
Den maksimale sengetrotationsdiameter på denne CK6165E -serie Flatbed CNC af modeller er φ650mm, og behandlingslængden kan nå 2950 mm. Det har et stærkt behandlingsområde og tilpasningsevne. Den maksimale rotationsdiameter på objektglasset er φ375mm, midten er op til 350 mm, og den maksimale arbejdsemne-diameter understøtter op til φ650mm, der opfylder effektiv behandling af skive-arbejdsemner med stor diameter. Fire centerafstandsspecifikationer (1000/1500/2000/3000 mm) er valgfri til at imødekomme brugernes forskellige behandlingsbehov.
|

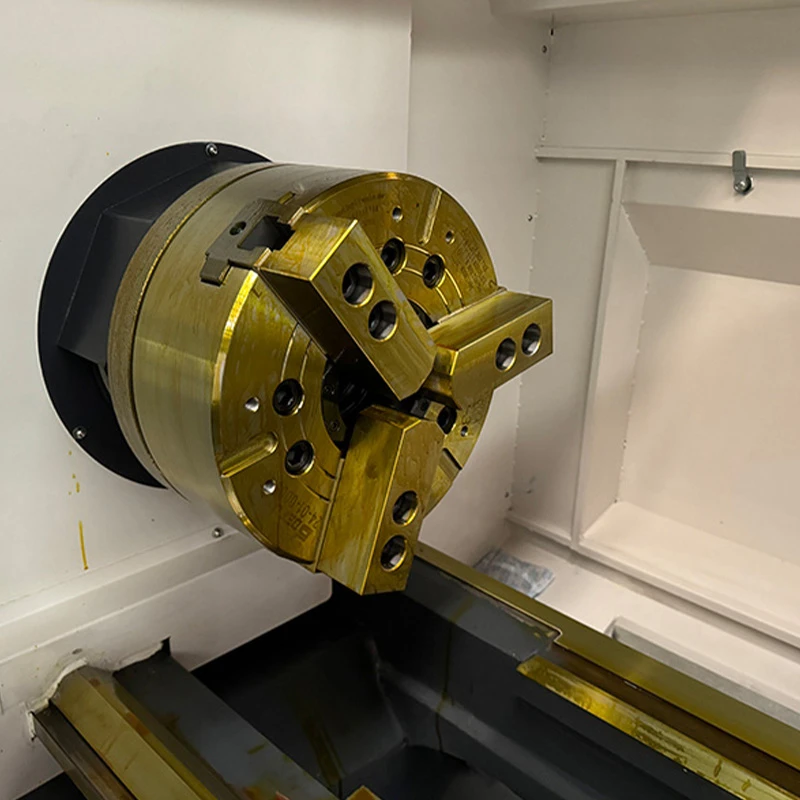

Spindlen vedtager C11-standardgrænsefladen, den gennemgående huldiameter er φ105mm, understøtter bar i diameteren gennem behandlingen og er standardudstyret med en φ320mm manuel tre-kæbe chuck. Spindelsystemet er udstyret med en højpræcisionsbærekombination og er dynamisk afbalanceret for at sikre lav støj, høj stivhed og fremragende spindelnøjagtighed under højhastighedsdrift. Den tre-trins manuelle hastighedsændringsdesign giver et bredt hastighedsområde på 10 ~ 850 o / min til at tilpasse sig forskellige skærebetingelser for ru og fin bearbejdning.
X/Z Axis Guide Rails er begge lavet af højfrekvent hærdet hård jernbanestruktur, som er slidbestandig og påvirkningsbestandig og opretholder fremragende nøjagtighed i lang tid. Udstyret med kugleskruer af høj kvalitet (P3-niveau) og højpræstationsservosystemer, er de hurtige bevægelige hastigheder henholdsvis 4/5 m/min, og minimumsindstillingsenheden er 0,0001 mm, hvilket effektivt forbedrer behandlingseffektiviteten og nøjagtigheden. |
|

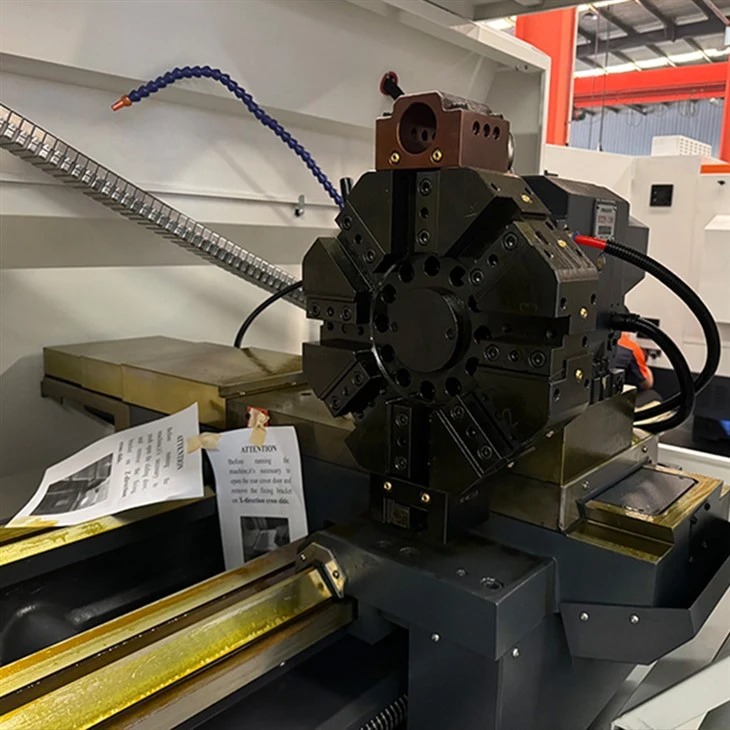

Tailstock vedtager en φ100 mm ærmet i stor diameter med et slag på 250 mm og et konisk hul af MT6#, der giver stabil støtte og er velegnet til højpræcisionsbearbejdning af lange akseldele. Udstyret med en standard 4-station elektrisk værktøjsholder understøtter den installation af 32 × 32 mm værktøjer med hurtig værktøjsændring og stabil struktur, hvilket forbedrer den samlede behandlingseffektivitet.
Derudover er CK6165E-serien Flatbed CNC udstyret med et automatisk centraliseret smøresystem, der tilvejebringer fastpunkt og kvantitativ smøring til guideskinner og skruer, hvilket effektivt reducerer friktion og slid og automatisk alarmerende under abnormale forhold for at sikre sikker og stabil drift af udstyret.
CK6165E-serien er en omkostningseffektiv fladbed CNC, der kombinerer præcision, stabilitet og alsidighed, hvilket giver brugerne pålidelige og effektive drejningsløsninger.
Teknisk parameter
|
Punkt |
Enhed |
SPecifications |
||||
|
CK6165E/1000 |
CK6165E/1500 |
CK6165E/2000 |
CK6165E/3000 |
|||
|
Max.swing Diameter over sengen |
mm |
φ650 |
φ650 |
φ650 |
φ650 |
|
|
X Axis Travel |
mm |
330 |
330 |
330 |
330 |
|
|
Z Axis Travel |
mm |
550 |
550 |
550 |
550 |
|
|
Sving over krydsglas |
mm |
φ375 |
φ375 |
φ375 |
φ375 |
|
|
Afstand mellem centre |
mm |
1000 |
1500 |
2000 |
3000 |
|
|
Max Working Diameter (disk) |
mm |
650 |
650 |
650 |
650 |
|
|
Maksimal drejelængde |
mm |
950 |
1450 |
1950 |
2950 |
|
|
Centerhøjde |
Fra sengen |
mm |
350 |
350 |
350 |
350 |
|
Fra jorden |
mm |
1050 |
1050 |
1050 |
1050 |
|
|
Spindel bar |
mm |
φ105 |
φ105 |
φ105 |
φ105 |
|
|
Barkapacitet |
mm |
φ105 |
φ105 |
φ105 |
φ105 |
|
|
Hollow Chuck Rod Bore (valgfrit) |
mm |
φ88 |
φ88 |
φ88 |
φ88 |
|
|
Spindelnæsetyper |
C11 |
C11 |
C11 |
C11 |
||
|
Chuck |
mm |
Manualφ320 |
Manualφ320 |
Manualφ320 |
Manualφ320 |
|
|
Spindelboringskaps |
Ingen |
Metric120, 1:20 |
Metric120, 1:20 |
Metrisk 120, 1:20 |
Metrisk 120, 1:20 |
|
|
Spindel maks. Hastighed |
RPM |
Manuelle 3 trin (10 ~85,40 ~ 350,100~850) |
Manuelle 3 trin (10 ~85,40 ~ 350,100~850) |
Manuelle 3 trin (10 ~85,40 ~ 350,100~850) |
Manuelle3 trin (10 ~85,40 ~ 350,100~850) |
|
|
Tailstock Quill Diameter |
mm |
φ100 |
φ100 |
φ100 |
φ100 |
|
|
Tailstock Quill Taper |
Ingen |
MT6# |
MT6# |
MT6# |
MT6# |
|
|
Tailstock Quill Travel |
mm |
250 |
250 |
250 |
250 |
|
|
Tailstock -typer |
Manuel |
Manuel |
Manuel |
Manuel |
||
|
Elektrisk værktøjsposition |
pc |
4 |
4 |
4 |
4 |
|
|
Værktøjsstørrelse |
mm |
32 × 32 (4 position) |
32 × 32 (4 position) |
32 × 32 (4 position) |
32 × 32 (4 position) |
|
|
Skruemodel |
X Axis |
mm |
GD3205-P3 |
GD3205-P3 |
GD3205-P3 |
GD3205-P3 |
|
Z Axis |
GD5010-P3 |
GD5010-P3 |
GD6310-P3 |
GD6310-P3 |
||
|
X/Z Axis Rapid Traverse |
m/min |
4/5 |
4/5 |
4/5 |
4/5 |
|
|
X Axis Travel |
mm |
400 |
400 |
400 |
400 |
|
|
Z Axis Travel |
1100 |
1600 |
2100 |
3100 |
||
|
Minimum indstillingsenhed |
mm |
0.0001 |
0.0001 |
0.0001 |
0.0001 |
|
|
Hovedmotorkraft |
KW |
11 (frekvens) |
11 (frekvens) |
11 (frekvens) |
11 (frekvens) |
|
|
Total strømforsyning |
KW |
16 |
16 |
18 |
20 |
|
|
Maskinvægt |
kg |
4000 |
4400 |
5000 |
5800 |
|
|
Samlet dimension |
mm |
3500×1900×1900 |
4000×1900×1900 |
4500×1900×1900 |
5500×1900×1900 |
|
Standardudstyr
|
Punkt |
Specifikation |
Ingen |
Oprindelse |
|
|
Kontrolsystem |
GSK 980TC3/988T |
1 sæt |
Kina |
|
|
Spindelmotor |
11 kW frekvensomdannelse |
1 sæt |
Kina |
|
|
Spindelstruktur |
Præcisionsenhed |
1 sæt |
Kina |
|
|
Spindelbærende |
NN3032K/W33/P5NN3028K/W33/P5234432M/SP |
1 sæt |
Kina |
|
|
Guide Rail |
Hård jernbane |
1 sæt |
Kina |
|
|
X retning boldskrue |
GD3205x740 |
1 sæt |
Kina |
|
|
Z retning kugleskrue |
1/1.5 M |
GD5010x1974/2474 |
1 sæt |
Kina |
|
2/3 M |
GD6310x2974/4028 |
1 sæt |
||
|
X Retning Skrueslagning |
7602025/db/p5; 6205 |
1 sæt |
Kina |
|
|
Y Retningskrue |
1/1.5 M |
7602040/ db/ p5; 6207 |
1 sæt |
Kina |
|
2 M |
7602045/QBC/P57602040/DB/P5 |
1 sæt |
||
|
3 M |
7602045/QBC/P5 |
2 sæt |
||
|
Knivholder |
LD4B-CK650 |
1 sæt |
Kina |
|
|
Automatisk smøringsenhed |
RBCLB-3ZK |
1 sæt |
Kina |
|
|
Tre-KAW Manual Chuck |
K11320 |
1 sæt |
Kina |
|
|
Kølepumpe |
P=250W |
1 sæt |
Kina |
|
|
Hydraulic Station (valgfrit) |
60L |
1 sæt |
Kina |
|
|
Hydraulisk chuck (valgfrit) |
KT12-3 |
1 sæt |
Kina |
|
ValgfriUdstyr
|
Delnavn |
Detaljer |
|
CNC -system |
Fanuc |
|
Siemens |
|
|
Chiptransportør |
Sideplads |
|
Bag sted |
|
|
Olie Mist Collector |
|
|
Olie-vand-separator |
|
|
Søjle Materialeføder |
|
|
Blød kæbe Chuck |
|
|
Horisontal 6-station elektrisk værktøjsholder |
|
|
Horisontal 8-station elektrisk værktøjsholder |
|
|
Stabil hvile |
|
