Shanghai Antishicnc Machine Equipment Co., Ltd. er en af de mest pålidelige producenter og leverandører af horisontale cnc drejebænke i Kina, specialiseret i at levere højkvalitetsmaskiner til lav pris. Vi byder dig hjertelig velkommen til engros holdbar horisontal cnc drejebænk til salg her fra vores fabrik.
Indledning
Produktintroduktion

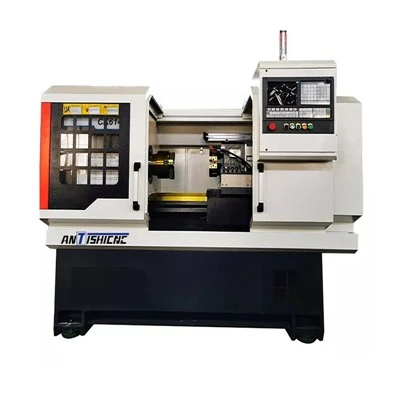

- CK6150-seriens horisontale CNC-drejebænk er en høj-flad seng CNC-bearbejdningsudstyr med kompakt struktur, moden ydeevne, højt spindelmoment, stærk stivhed og fremragende præcisionsfastholdelse. Det bruges i vid udstrækning til drejning af udvendige og indvendige cylindriske overflader, koniske overflader, bueoverflader, endeflader og metriske/kejserlige enkelt-/multi-gevind.
- Denne serie inkluderer CK6150/1000, CK6150/1500, CK6150/2000 modeller. Maksimalt sving over sengen er Φ500 mm, maks. sving over vognen er Φ250 mm, centerafstand spænder fra 1000 mm til 2050 mm, velegnet til forskellige aksel- og skiveemner i automatiserede produktionslinjer.
- Drejebænken anvender høj-frekvent hærdede-boksføringer, høj-kugleskruer og automatisk smøresystem, hvilket sikrer langtids-præcisionsstabilitet og pålidelig kraftig skæreydelse.
Nøgle kernefordele
- Høj-stiv flad sengstruktur med superhårde føringer, stærk stødmodstand, god præcisionsfastholdelse
- Muligheder for dobbelt spindelboring: Φ82mm / Φ130mm, der matcher forskellige stangbehandlingskrav
- Spindel med højt drejningsmoment, lavt støjniveau, stabilt kørende, velegnet til langtids-masseproduktion
- X/Z-akse minimum indstillingsenhed 0,001 mm, høj positioneringsnøjagtighed og repeterbarhed
- Standard 4-stations elværktøjsholder, valgfri 6/8-station for højere effektivitet
- Automatisk tvungen smøresystem, lav fejlrate, nem vedligeholdelse
- Kompakt layout, lille fodaftryk, velegnet til forskellige værkstedsmiljøer
Tekniske parametre
|
Navn |
Enhed |
Specifikationer |
||||
|
CK6150/1000 |
CK6150/1500 |
CK6150/2000 |
||||
|
Maks. Sving over sengen |
mm |
Φ500 |
||||
|
X-retningsskinnespænd |
mm |
210 |
||||
|
Z-retningsskinnespænd |
mm |
400 |
||||
|
Maks. Sving over dias |
mm |
Φ250 |
||||
|
Top distance |
mm |
1000 |
1500 |
2050 |
||
|
Maks. skivebearbejdningsdiameter |
500/480 (6/8 position) |
|||||
|
Maks. drejelængde |
mm |
850/730 (6/8 position) |
1350/1230 (6/8 position) |
1920/1830 (6/8 stilling) |
||
|
Center Høj |
Fra sengen |
mm |
276 |
|||
|
Fra jorden |
mm |
1110 |
||||
|
Spindel gennem hul diameter |
mm |
Φ82/Φ130 |
||||
|
Bar diameter |
mm |
Φ80/Φ128 |
||||
|
Valgfri hul borepatron trækstang gennem hul |
mm |
Φ65/ Φ118 |
||||
|
Spindelende type |
A2-8/A2-11 |
|||||
|
chuck |
mm |
Almindelig Φ250 (82 huller)/Φ380 (130 huller) |
||||
|
Spindel tilspidsning |
Ingen |
metrisk 90, 1:20 (82 huller)/metrisk 90, 1:20 (130 huller) |
||||
|
Valgfri indvendig diameter på 8-tommer hulpatrontrækrør |
mm |
Φ65 |
||||
|
Spindelgrænsehastighed |
rpm |
1800 (82 huller)/800 (130 huller) |
||||
|
Diameter på ærmerne |
mm |
φ75 |
||||
|
Hale ærme indvendige hul tilspidsning |
Ingen |
MT5# |
||||
|
Hale ærmeslag |
mm |
150 |
||||
|
Haleform |
Almindelig håndsving (valgfrit hydraulisk bagdok) |
|||||
|
Antal elværktøjsholdere |
Stk |
4 (valgfri 6/8 station elektrisk) |
||||
|
Kniv i kvadratisk størrelse |
mm |
25×25 (fire stationer) |
||||
|
Skrue model |
X-akse |
mm |
FDC2506-P3 |
FDC2506-P3 |
FDC2506-P3 |
|
|
Z-akse |
mm |
FDC4008-P3 |
FDC5010-P3 |
FDC5010-P3 |
||
|
X/Z ilganghastighed |
m/min |
6/8 |
6/8 |
6/8 |
||
|
X rejser |
mm |
280 |
280 |
280 |
||
|
Z rejser |
mm |
1000 |
1500 |
2000 |
||
|
Minimum indstillingsenhed |
mm |
0.001 |
0.001 |
0.001 |
||
|
hovedmotoreffekt |
KW |
7,5 (valgfrit 11kw) |
7,5 (valgfrit 11kw) |
7,5 (valgfrit 11kw) |
||
|
total effekt |
KW |
13(17) |
13(17) |
13(17) |
||
|
Maskinens nettovægt |
Kg |
2650 |
3060 |
3260 |
||
|
Dimensioner (L×B×H) |
mm |
2650×1650×1820 |
3150×1650×1820 |
3750×1650×1820 |
||
Standard udstyr
|
Navn |
Specifikationer |
Mængde |
|
Kontrolsystem |
GSK 980TC3 |
1 sæt |
|
Spindelmotor |
7,5 KW |
1 sæt |
|
Spindel struktur |
Trin-mindre |
1 sæt |
|
Spindel leje |
NN3024K/7024DB/NN3022K |
1 sæt |
|
Guide |
høj-hærdning |
1 sæt |
|
Kugleskrue |
2506/4008 (1 meter) |
1 sæt |
|
2506/5010 (1,5 meter) |
1 sæt |
|
|
2506/5010(2 meter) |
1 sæt |
|
|
Skrueleje |
Specialleje til kugleskrue |
1 sæt |
|
Værktøjsholder |
4-positions el-værktøj |
1 sæt |
|
Automatisk smøreanordning |
RBCLB-2BZK |
1 sæt |
|
Tre-manuel borepatron |
K11250 |
1 sæt |
|
Kølepumpe |
150W/250W |
1 sæt |
Valgfrit udstyr
|
Del navn |
Detaljer |
|
CNC system |
FANUC |
|
SIEMENS |
|
|
Spåntransportør |
Side sted |
|
Bag plads |
|
|
Olietågesamler |
|
|
Olie-vandudskiller |
|
|
Bar materiale feeder |
|
|
Blæseanordning |
|
|
Vandpistol |
|
|
Blød kæbepatron |
|
|
Spindelboring: 130 mm |
|
Industri applikationer
Horisontal CNC drejebænk er meget udbredt i:
Fremstilling af bildele
Generelle mekaniske dele
Skaft- og ærmekomponenter
Flange- og skivedele
Hardware og fastgørelseselementer
Hydrauliske og pneumatiske dele
Bearbejdning af forme og armaturer
OEM & ODM Customization Service
Vi understøtter fuldt ud OEM & ODM til vandret CNC drejebænk:
- Brugerdefineret maskinfarve, logo, udseende og mærke
- Brugerdefineret CNC-system (GSK, FANUC, SIEMENS osv.)
- Brugerdefineret spindelboring, spændepatron, hastighed, slaglængde
- Valgfri hydraulisk tailstock, spåntransportør, stangføder
- Skræddersyet automatiseringsintegration til produktionslinjer
- Fleksibelt samarbejde for distributører, agenter og slutbrugere.-
Hvorfor vælge os som din producent
Professionel produktionsstyrke
20+ års erfaring med CNC-værktøjsmaskiner, produkter eksporteret til 50+ lande, ISO9001-certificeret kvalitetskontrolsystem.
Høj præcision og stabil ydeevne
Høj-stivhed, hærdede føringsveje, 0,001 mm minimumsfremføringsenhed, langtids-nøjagtig fastholdelse, levetid forlænget med mere end eller lig med 3 år.
Fuld tilpasning og omkostningseffektivitet
One-stop OEM/ODM-løsninger, reducerer behandlingsomkostningerne med 15 %-30 %, matcher fuldt ud dine produktionsbehov.
Hurtig levering og globalt-eftersalg
Standardmodeller leveret på 15-30 dage,-installation på stedet, idriftsættelse, træning, 24 timers fjernsupport og hurtig levering af reservedele.
FAQ
Q: 1. Hvad bruges en vandret CNC drejebænk til?
A: Det bruges til høj-drejning af aksel, skive, muffedele, gevind, endeflader og komplekse overflader.
Q: 2. Hvilke modeller er tilgængelige i CK6150-serien?
A: CK6150/1000, CK6150/1500, CK6150/2000, med centerafstand 1000 mm–2050 mm.
Q: 3.Hvilke spindelboringsmuligheder har du?
A: Φ82mm og Φ130mm spindelboring til valg.
Q: 4. Understøtter du OEM/ODM?
A: Ja, vi leverer fuld OEM & ODM tilpasningstjenester.
Q: 5. Hvad er leveringstiden?
A: Standardmodeller: 15-30 dage; tilpassede modeller: 30-45 dage.
Q: 6. Yder du eftersalgsservice-?
A: Ja, vi tilbyder installation, idriftsættelse, træning og global teknisk support.
